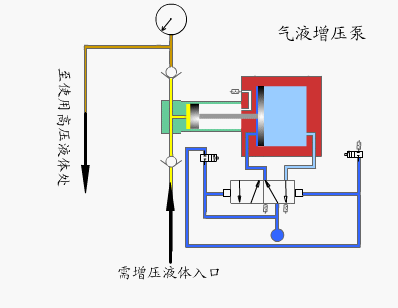

气液增压泵工作原理动态图

气液增压泵工作原理介绍:

气液增压泵工作原理动态图所上图所示,气液增压泵是以气体为动力源的一种往复式柱塞泵,利用大面积活塞端的低压气体驱动面转换为小面积活塞端的高压液体面,增压比决定泵的最大输出大力。工作时,当驱动活塞向后运动时,将液体吸入泵内,此时入口出的单向阀打开,出口单向阀关闭;当活塞向前运动时,在液体一侧会行程一定压力,压力会将入口出单向阀关闭,出口单向阀打开,高压液体就从出口处流出。

能够实现自动循环,当出口压力升高时,泵会减速运行。并对活塞产生一定阻力,当压力平衡时,泵会自动停止运行,此时高压活塞端压力与液压力达到平衡,活塞保持静止,此时能量消耗最低,无油温困扰,各部件停止工作,当出口压力降度或气体驱动压力增加是,液泵会自动运行。
