气液增压器工作原理及气路连接图

      初次接触气液增压器产品的人，可能对其工作原理及气路连接图等等，都不是很清楚，以至于在选择上有所疑问。下面且听玖容小编为你一一解答。
      首先，大家要明白的是气液增压器和增压缸最大的区别在于分体式，气液增压器也分为直压式和预压式以及油筒分离式的等等，中间用油管连接。玖容小编之前已经分享过相关内容，具体可点击“气液增压器”查看相关内容。
      一、玖容气液增压器工作原理：

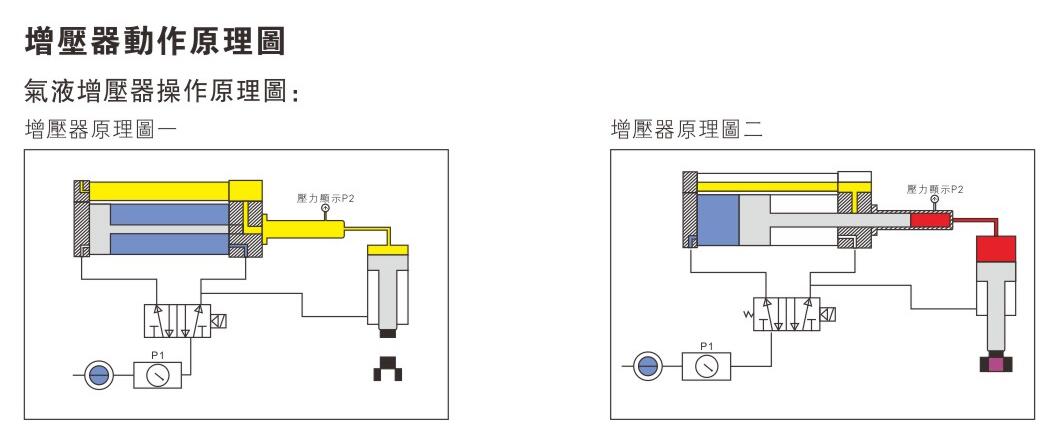

      通过两个截面积不同的活塞，利用气源压力(P1)推动大面积活塞(A1)，由小面积(A2)推动另一端的液压油，进而使得另一活塞(A3)的活塞杆接触到工件表面，缸体内液压油膨胀从而使高压达到成型的目的，原理如下图：

      计算公式为：P2=(A1/A2)*P1 F(高压出力)=P2*A3。
      二、玖容气液增压器气路连接图：
      1、直压式气液增压器气路连接图：

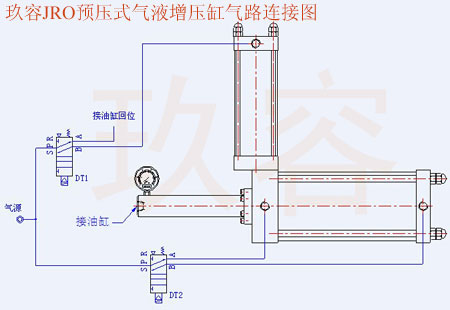

      2、预压式气液增压器气路连接图：

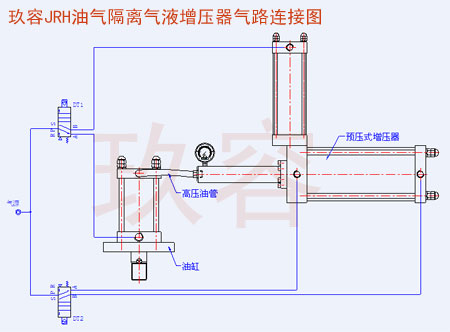

      3、油气隔离型气液增压器气路连接图：

以上就是关于玖容气液增压器工作原理及气路连接图的所有内容，包括但不仅限于。如有更多疑问或相关需求都可点击右侧咨询窗口免费咨询。
