JRG复合式气液增压缸

    作动方式:双动
    作动条件:4~7kg/cm2压缩空气
    液压抗磨油:VG68#抗磨液压油
    工作温度:0~60℃
    操作速度:50~450mm/s
    油缸耐压:300kg/cm2
    气缸耐压:12kg/cm2
    预压行程公差:+1.00mm 0.00mm
    力行程公差:+0.20mm 0.00mm
    工作频率:30~60次/min(与行程长短成反比)
    高压出力:1~14噸
    玖容厂家直销,2年免费保修,非标定制!
订购热线: 400-833-2669 立即咨询

JRG复合式气液增压缸又叫迷你型气液增压缸,小型气液增压缸,油筒增宽内置,纵向长度较短,外形虽然看起来小巧但动作速度也很快,一点也不马虎,广泛应用于安装空间小及对预压行程长度要求不是很长的工作场合。

此款复合式迷你型气液增压缸与普通气缸及液压站相比,占用空间面积可小于50%以上,出力大出力易调整,无污染无泄漏,节能环保。

复合式气液增压缸操作条件】:

复合式气液增压缸操作条件

咨询热线:400-833-2669

复合式气液增压缸产品特点】:

●外形结构简单轻巧。

●动作速度快,出力平稳。

●操作简便,易维护。

●适用于:产品成型、塑料熔接、电子元件铆接、金属板件成型等场合。

●安装方式:正装(前轴向下出力)。

●此迷你型气液增压缸可非标定制,玖容气液增压缸厂家直销价格从优,欢迎选型报价。

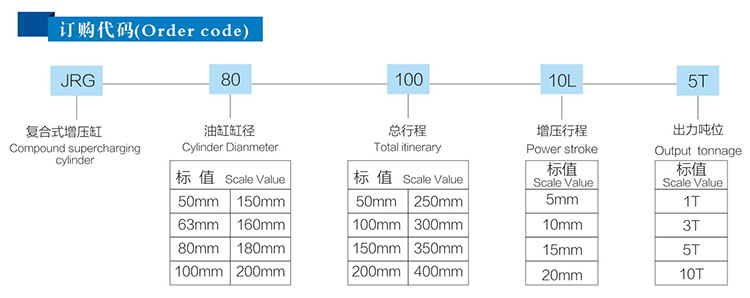

复合式气液增压缸订购代码】:

复合式气液增压缸订购代码

复合式气液增压缸提升力及理论出力对照表】:

复合式气液增压缸提升力和输出力对照表

复合式气液增压缸1~10吨安装尺寸表】:

复合式气液增压缸1~10吨安装尺寸表

复合式气液增压缸设计图】:

复合式气液增压缸设计图

注:此复合式迷你型气液增压缸设计图仅仅是举例,因为不同规格产品外形尺寸有所差异,具体设计图会在下单时由我司技术给出。玖容气动液压设备厂家,到目前为止,已为3000多家企业进行了针对性的产品定制服务,服务过上万家客户,欢迎广大新老客户选型报价:400-833-2669

气液增压缸产品应用】:

气液增压缸可用于冲孔,裁断,装配,型材碰焊,铆压铆合,铆接锻压,折弯型材,挤压成型,压平校直,压印标记,塑料熔接,修毛边等;在电声设备,烫金机械,高周波机械,热压成型机械,低压注胶设备,锂电池设备,工程设备,电子产品,吹瓶机械,纸杯设备,印刷机械,塑料机械,橡胶机械,压力机械,冶金机械,轴承机械,塑胶机械,服装机械,铆接机械,鞋机机械,制袋机械,制药机械,非标自动化设备等等行业中得到广泛应用。

气液增压缸应用范例

复合式气液增压缸气路连接图】:

复合式气液增压缸气路连接图

此复合式迷你型气液增压缸动作顺序如下:

1、当电磁阀DT1通电,气压作用在储油筒液压油表面,气缸段总行程开始向下作位移;
2、活塞杆位移遇到阻力,DT1保持,此时DT2通电,增压段总成开始作位移;
3、根据加工工件保压需要,DT2断电,此时增压段总成复位,增压缸卸压;
4、DT1断电,气缸段总成复位,液压油回位到储油筒,此时一个动作循环完成。

气液增压缸使用维护注意事项】:

1.气液增压缸接入气路前,敬请先将管路及元件内的灰尘等杂物清除,以免降低增压缸的使用寿命。
2.正常气压范围内使用缸在正常使用时工作气压必须要按照检验报告中规定的工作气压范围内工作,不得超过规定的工作压力。
3.注意增压缸的工作环境缸在设计时工作环境内的温度已定,若因工作需要变换工作环境超过温度需与增压缸技术相关人员联系处。 由于缸中的部分元件为铁质,所以请不要将其置于工况环境特为复杂的环境内使用(如有化学物质的接触环境),另请在缸前端加装有效的空气处理元件(三点组合)并接时加油润滑及排水处理。
4.不可擅改加其它液压油增压缸在设计时所选用的液压油价质为 VG68#抗磨液压油,不可撤擅自改用其它液体介质(如机油.水等)。
5.一定要按程序操作动作程序一定要按照气路配装图的动作程序工作即预压动作-增压动作增压释压-预压复位。
