20T气动增压缸有多长?

气动增压缸外观尺寸大小，是由众多参数决定的。比如款型、缸径大小、总行程大小，出力吨位等。

20T气动增压缸有多长?玖容:这与气动增压缸的款型以及总行程S的大小有关。

不同款型的20T气动增压缸长度有所不同，下面以JRA标准型气动增压缸为例说明20T气动增压缸有多长?

从上面的JRA标准型气动增压缸外观尺寸图可以看出：气动增压缸的长度＝J＋H＋S＋(Q＋S)＝J＋H＋Q＋2S。

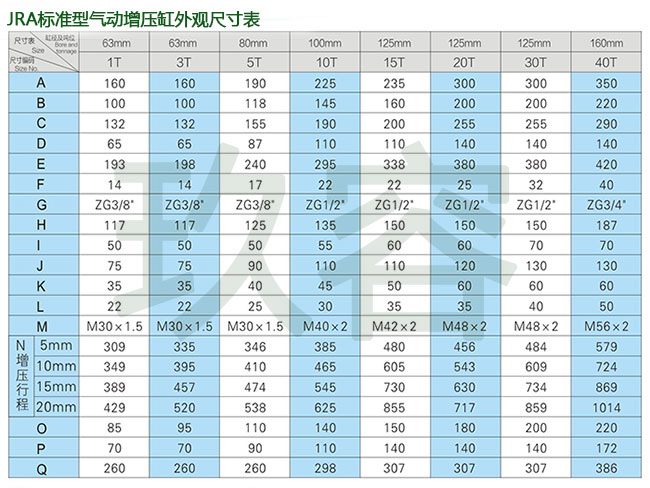

从上面的JRA标准型气动增压缸安装尺寸表可以看出：J=120mm,H=150mm,Q=307mm，所以20T气动增压缸的长度＝120mm＋150mm＋307mm＋2S=577mm＋2S。

总行程S的大小=预压行程＋增压行程，一般为50mm、100mm、150mm、200mm、250mm、300mm、350mm、400mm......等。

当总行程S为400时，20T气动增压缸的长度＝577mm＋2×400mm＝1377mm。
