内置气动增压缸和外置气动增压缸的不同之处

返回列表 来源:玖容气动液压设备网站 浏览:-
因为储油筒的位置不同,可以将气动增压缸分为内置气动增压缸和外置气动增压缸。东莞玖容气动增压缸厂家下面为大家详细说明下“内置气动增压缸和外置气动增压缸的不同之处”。

内置气动增压缸又叫做储油筒内置气动增压缸,如玖容JRG复合式气动增压缸就是一款内置气动增压缸,储油筒是内置的,并不是放在外面,所以看不见。

外置气动增压缸又叫做储油筒外置气动增压缸,一般的气动增压缸都是这种类型,比如玖容的JRA、JRB、JRC、JRD、JRF....等等。

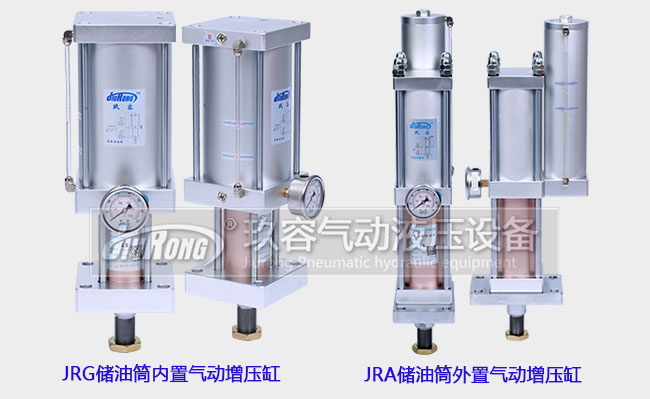

JRG内置气动增压缸和JRA外置气动增压缸


下面以JRG内置气动增压缸JRA外置气动增压缸为例说明一下二者的不同之处。

1、在外形上的不同之处

内置气动增压缸是外置气动增压缸(标准型)的简化版。

内置气动增压缸外形看起来比外置气动增压缸(标准型)更加简单轻巧,调整容易,保养方便。

内置气动增压缸外形结构轻巧类似于气缸,外形小巧精美,又叫迷你型气动增压缸、复合式气动增压缸。

二、在结构上的不同之处

外置气动增压缸产品结构合理,油筒外置。内置气动增压缸的结构非常特别,是油筒增宽内置式增压缸,从而导致其外形结构较小,大大的减少了空间的大小,适合对安装空间要求不大的场合,特别适合对缸体要求不能太大的地方,对机台高度有严格限制的场所可以选用玖容JRG内置气动增压缸。

三、在安装使用上的不同之处

外置气动增压缸(标准型)的高压力行程长,安装比较灵活,并可做成垂直安装、倒装和水平安装等,安装使用方面的限制少,是最常用的气动增压缸。

内置气动增压缸安装及动作行程短都有一定限制,只可垂直安装,特别适用于对预压行程长度要求不是很长的工作场合。
