气液增压缸一体式气路连接图文

看见在网上经常有人在搜气液增压缸一体式气路连接图文，今天玖容小编就拿自家的JRF快速单列式气液增压缸的气路连接图（是一体式的哦）来给大家伙说说。

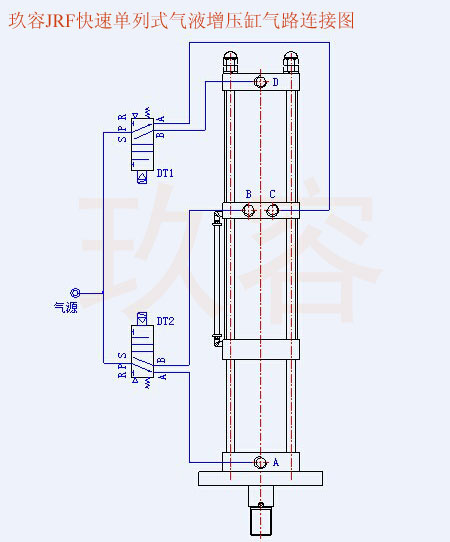

下面是JRF气液增压缸一体式气路连接图文说明：

1、DT1A气管接C气口。

2、DT1B气管接D气口。

3、DT2A气管接A气口。

4、DT2B气管接B气口。

注：A气口：增压缸预压回位气口；B气口：增压缸预压下降气口；C气口：增压缸增压回位气口；D气口：增压缸增压下降气口；DT1：增压缸控制预压电磁阀；DT2：增压缸控制增压电磁阀。
